弊社はSTAF製リニアガイドの代理店です。

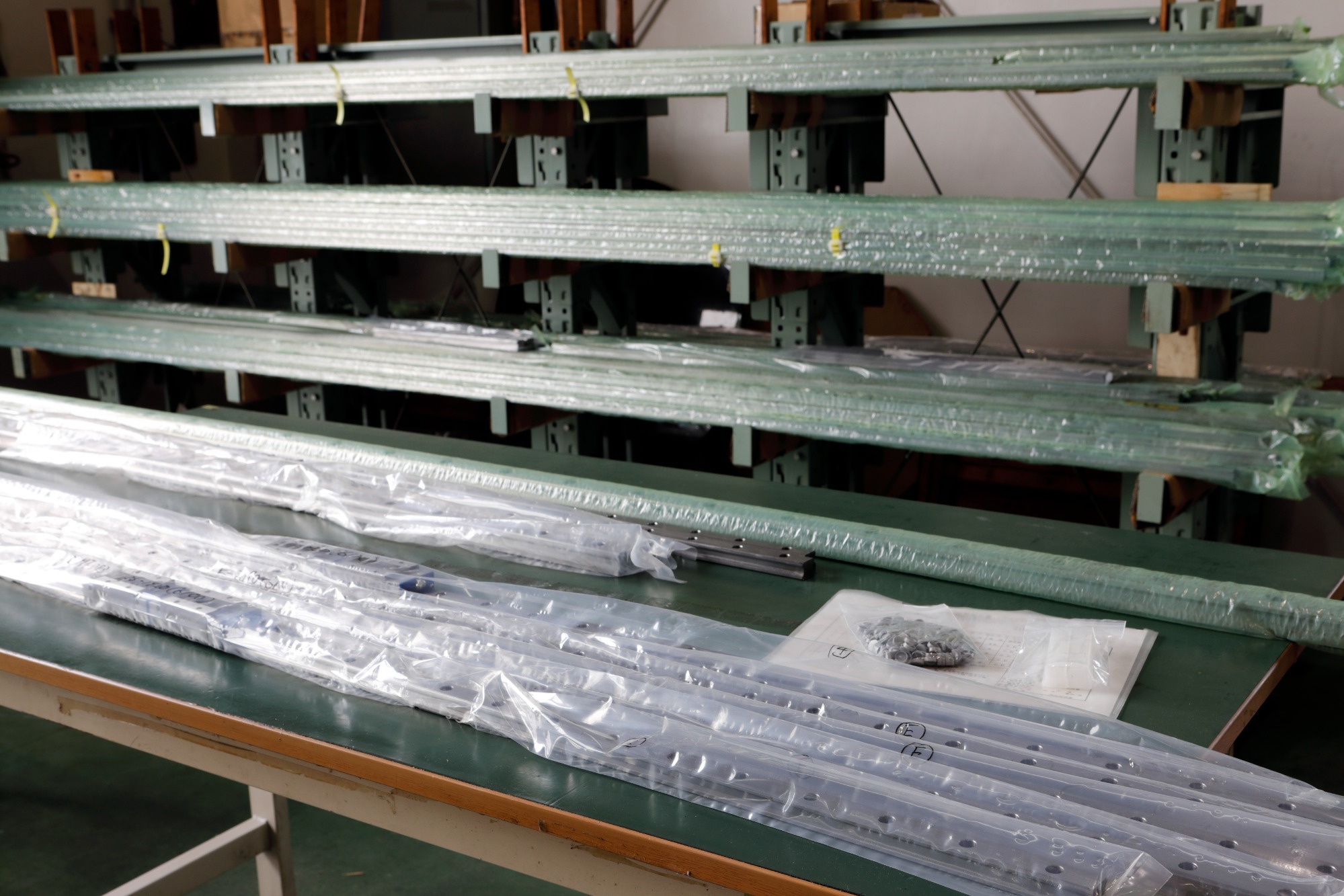

弊社工場内でレール切断・ブロック組み立てをしております。

ブロック・レールの輸入・製造・組み立て・出荷・販売をしておりますので、在庫があれば当日出荷も可能です。

リニアガイドの相談、見積り等ございましたらお気軽にご連絡ください。希望納期も承ります。

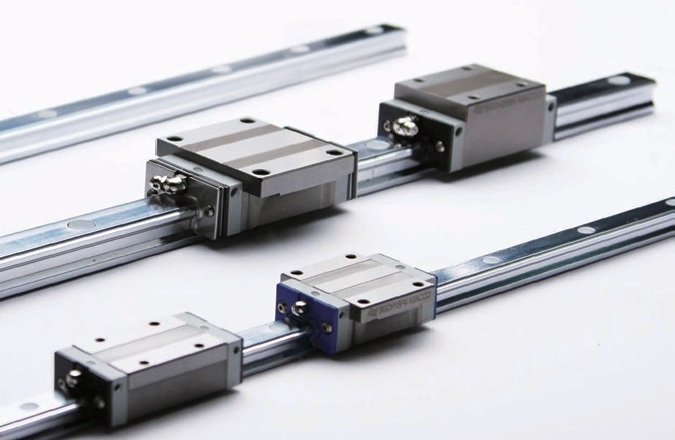

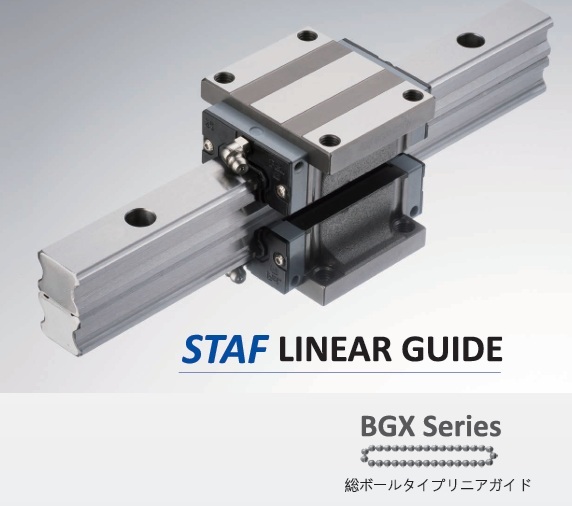

BGX総ボールタイプリニアガイド

特徴

１，低騒音

高分子化合物製インナーパイプを装備したことで、ブロック走行時の騒音を吸収します。

２，潤滑効果向上

グリースの損失を最小限に抑えることができ、潤滑効果向上となります。

３，摩擦の低下

高速走行時、ボールと金属壁との摩擦が低下することにより、より長く寿命を保てます。

こ

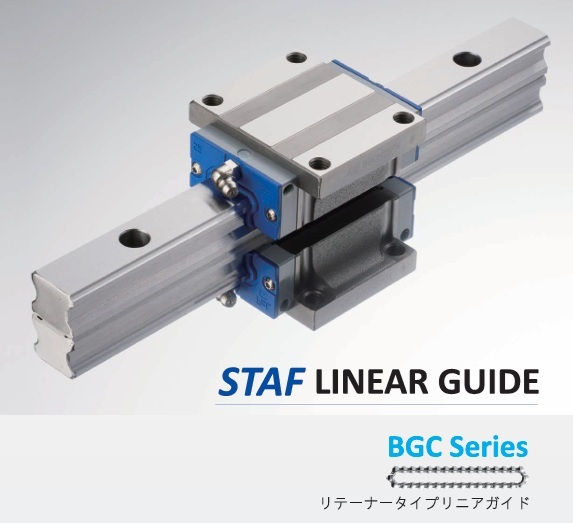

BGCリテーナータイプリニアガイド

BGCシリーズの設計はBGXシリーズのインナーパイプタイプのボール接触タイプと異なり、ボールが接触しないタイプとなります。

BGCシリーズはボールとボールが接触しないリテーナー式になっており、転動体は油膜で覆われ、摩擦力は総ボールタイプの半分になります。摩擦力及び接触圧力を比較しても、BGCシリーズの発熱状況は総ボールタイプより優っていることは明らかです。

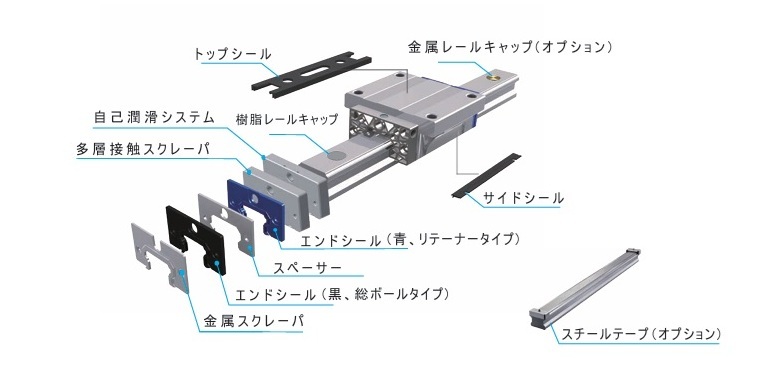

防塵対策【オプションパーツ構造】

異物や粉塵の侵入がガイド走行に支障を与え、寿命に影響します。

ガイドはブロック内蔵のボールを介して運転している為、小さな異物が侵入した場合でも、異常の振動を起こし、走行の精度を維持することが厳しくなる危険度もあり、寿命にも大きく影響します。

そのため異物の侵入を防ぐことによりガイドの品質の維持に繋がります。

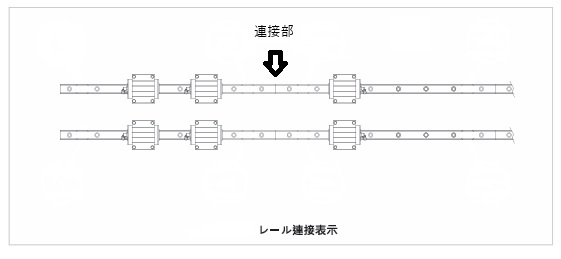

平行使用と連結使用

レールの使用長さが定尺より長くなった場合、２本や２本以上のレールを繋いで使います。

※連接面は連接記号をマーキングしており、必ず連接記号を合わせて組み付けてください。

入力してください

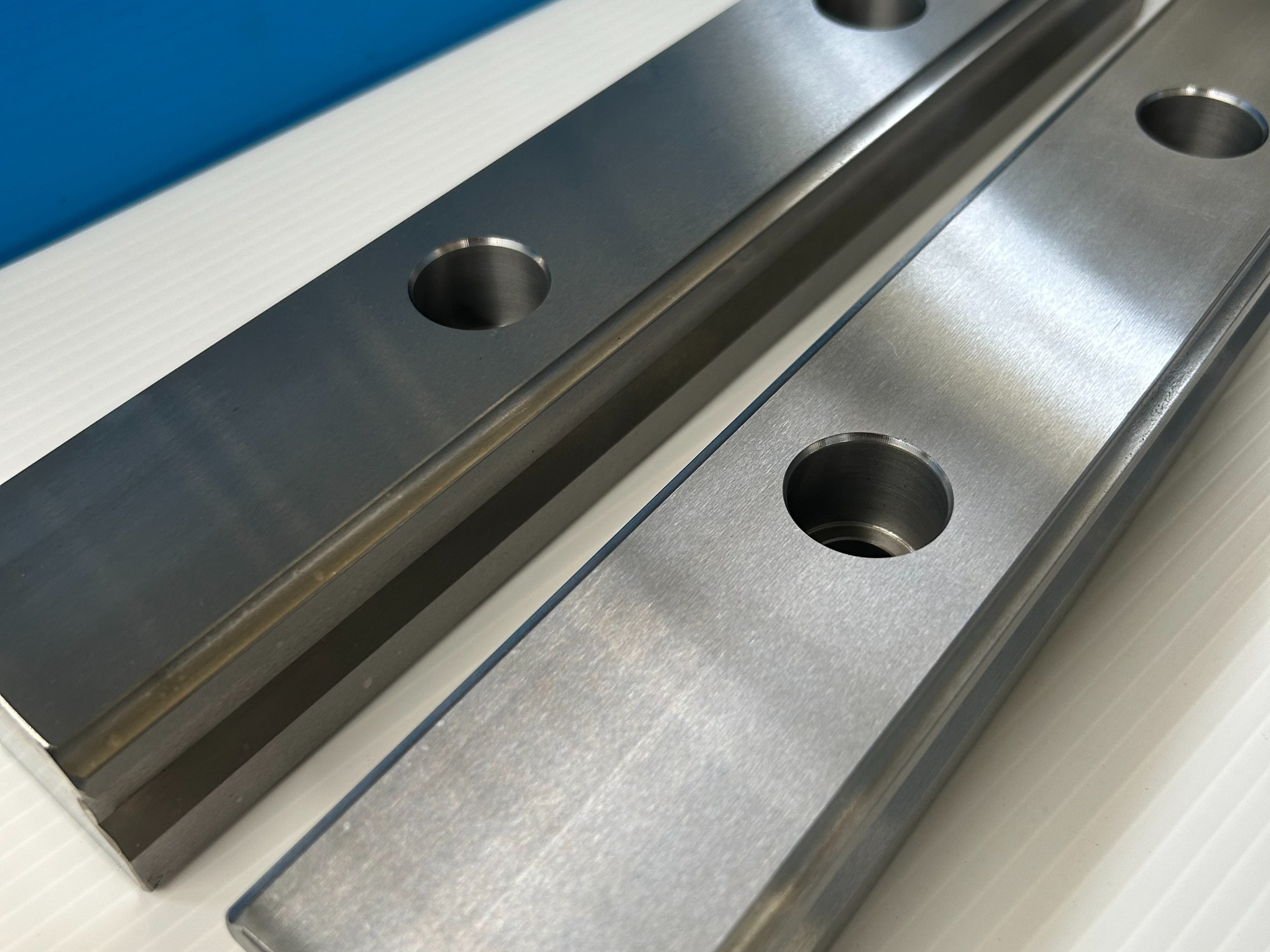

追加工前

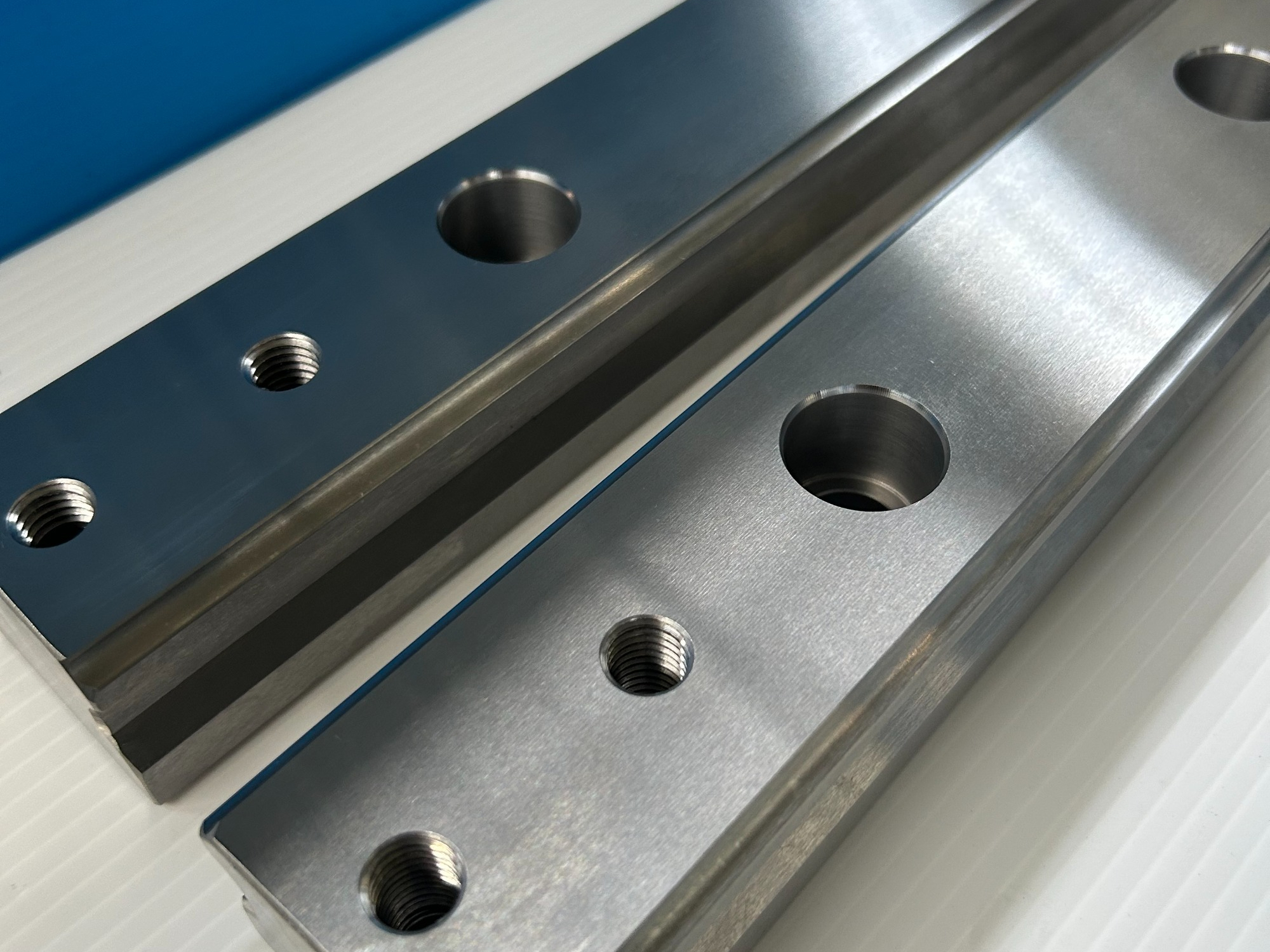

M12タップ　追加工後
