歯車バリ取り機【チャンファ】

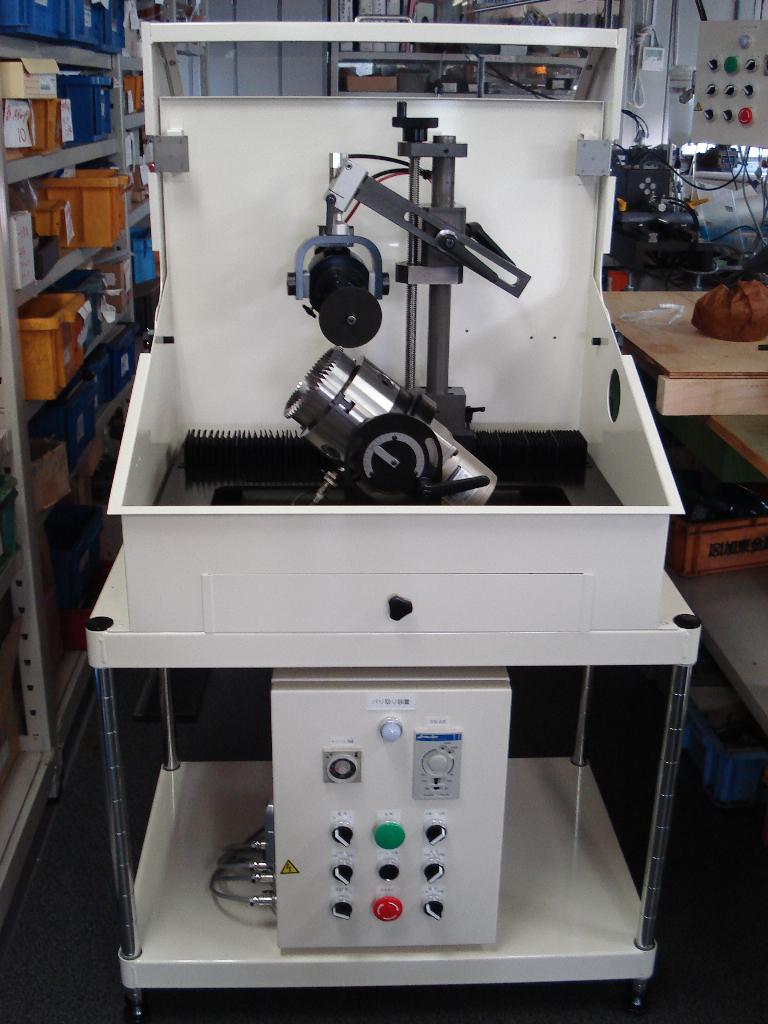

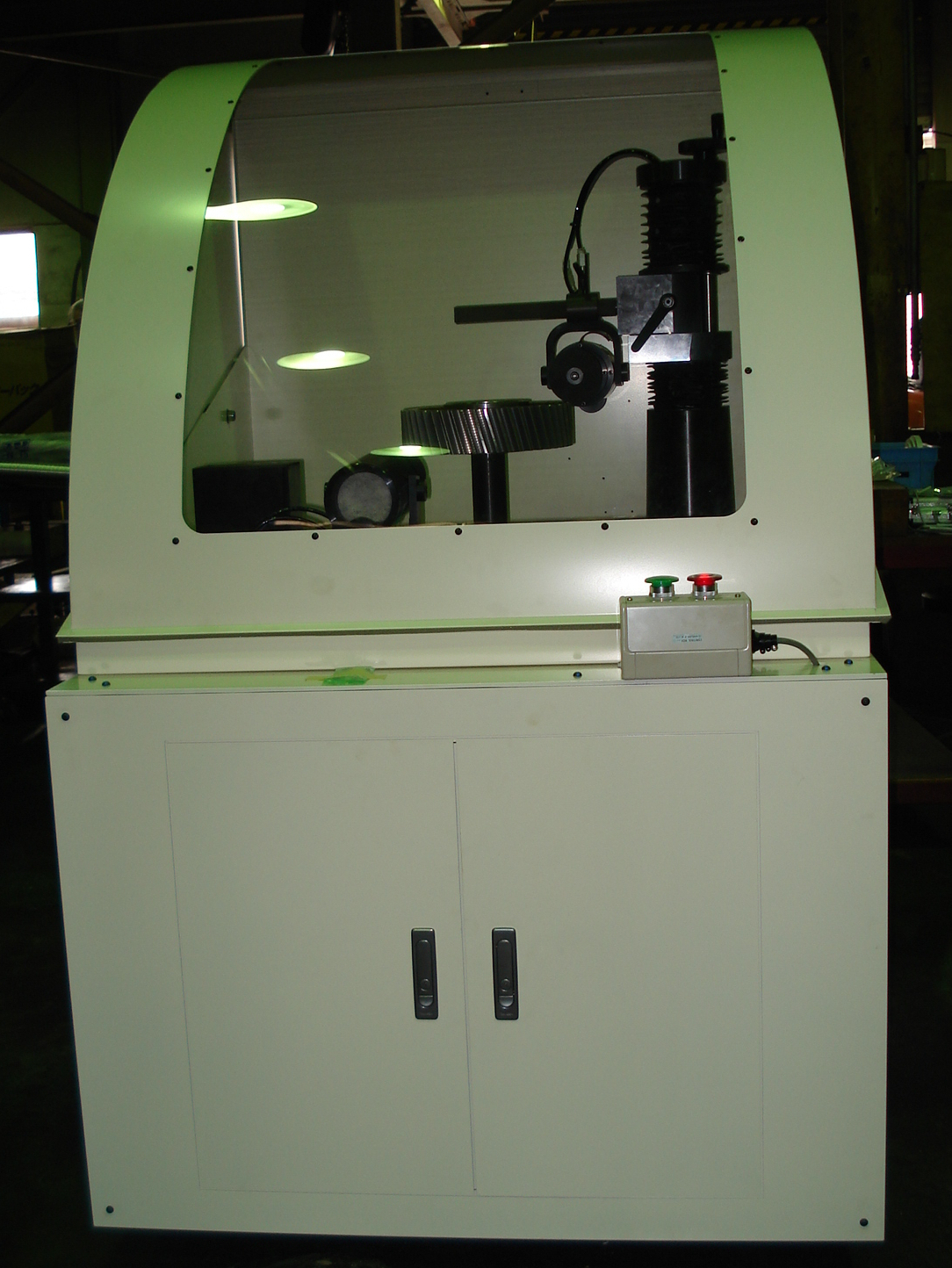

小型レベルチャンファ ≪ＭＣＨ１型≫ （ベベルギヤ対応）
ワークセット用チャックのセット角を１２０度スライド可能にした事で、スパー・ヘリカル・ベベルのギヤー面取りを実現！
回転スピードコントローラーと作動時間制御タイマー機能により、安定した面取り量と加工時間設定を可能にしました。
歯車の面取り・バリ取りの悩みを一発解決！！
| 入力電力 | AC100V～200V |
| チャック回転数 | 0.4～20RPM |
| 砥石回転数 | 16800RPM |
| チャック回転回数 | 1～99周 |
| チャッキング可能ワーク | 重量10kg以下、直径φ200ミリ以下 |
| 機械サイズ | 高さ1612×幅760×奥行600 |
| オプション | 集塵機連動・火消ボックス |

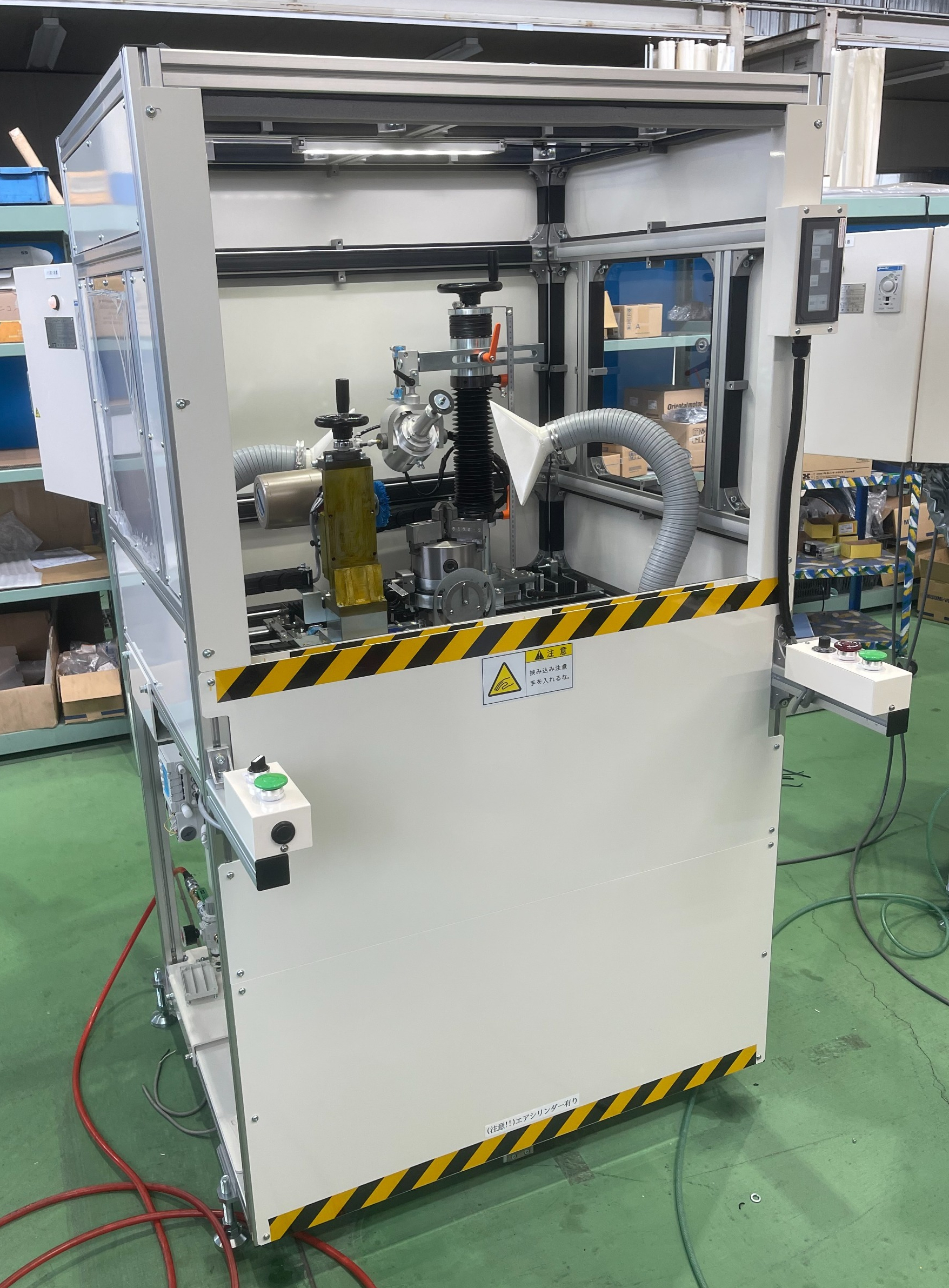

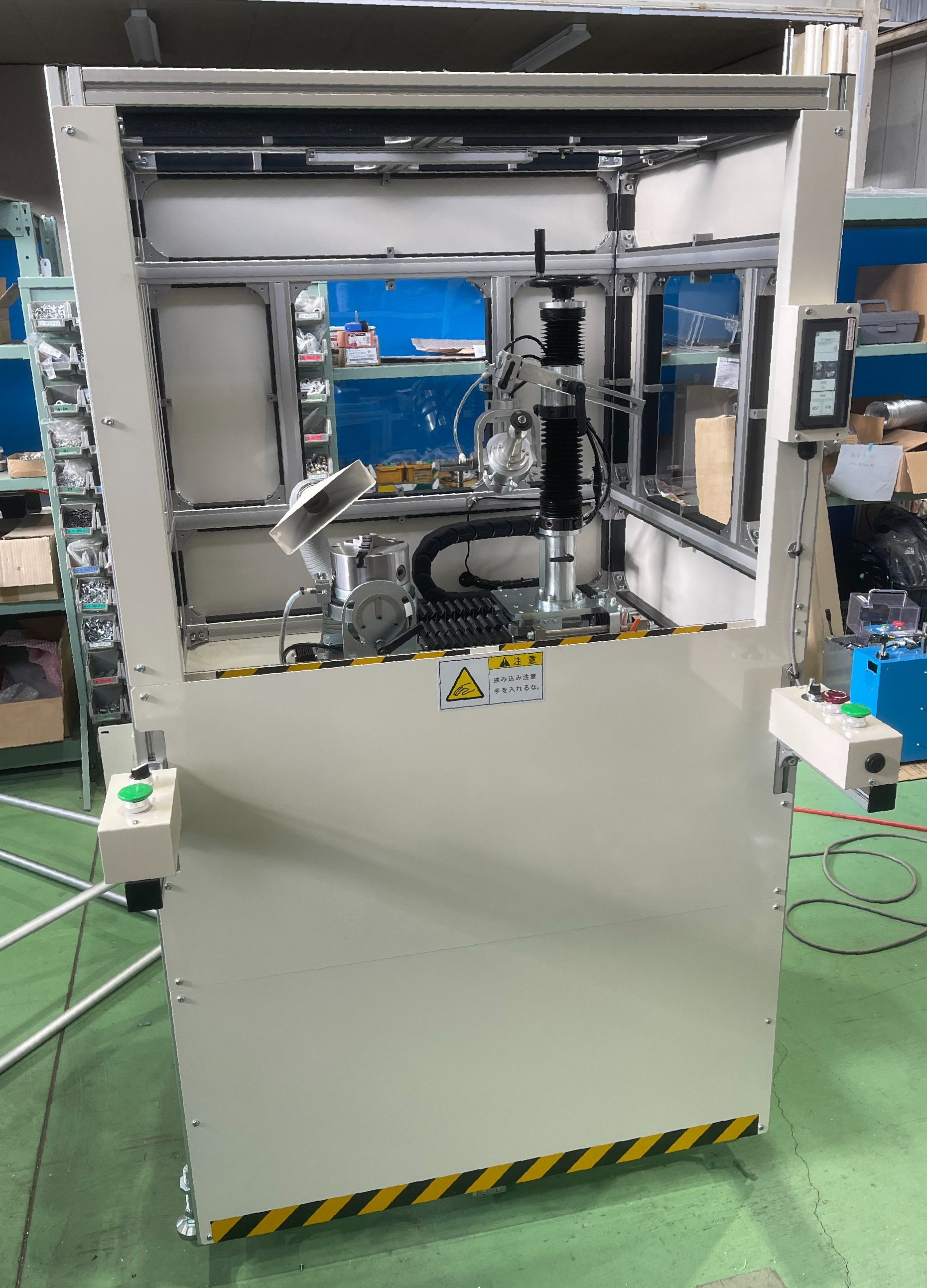

中型レベルチャンファ ≪M2型≫（ベベルギヤ対応）
ワークセット用チャックのセット角を１２０度スライド可能にした事で、スパー・ヘリカル・ベベルのギヤー面取りを実現！
回転スピードコントローラーと作動時間制御タイマー機能により、安定した面取り量と加工時間設定を可能にしました。歯車の面取り・バリ取りの悩みを一発解決！！
| 対応ワーク外形径・重量 | Φ400×高さ100㎜まで |
| 対応歯車 | 平歯車/スパーギヤ/ヘリカルギヤ/ベベルギヤ/インターナルギヤ(条件有) |
| 本体寸法 | 幅1000㎜ 高1800㎜ 奥800㎜ |
| モーター回転数 | 18500RPM |
| 扉仕様 | 全面カバー・前カバー開閉 標準仕様 |
| 電源 | AC200V/2.7A |
| エアー | 0.4MPa |
| 機械重量 | 200㎏ |
| 機械サイズ | 高さ1800×幅1000×奥行1000 |
| オプション | 集塵機連動・ブラシ機構・火消ボックス |
| 扉 | 自動扉標準(垂直上下扉) |

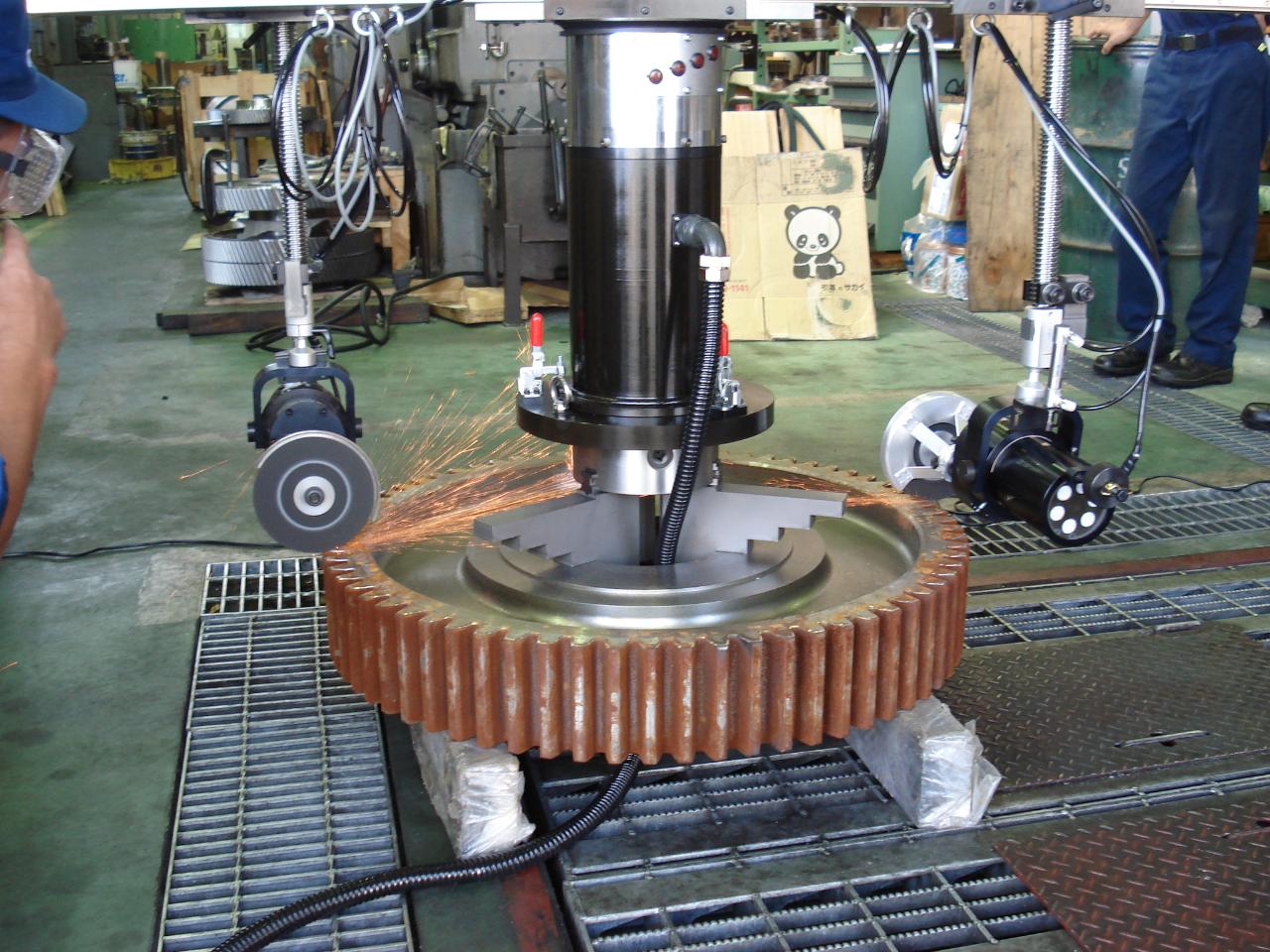

大径ギヤ対応レベルチャンファ ≪ＭＣＨ３型≫
| 対応ワーク外形径 | 600㎜～2000㎜(形状による） |
| 対応モジュール | M5～M15 |
| 対応歯車 | 平(スパー・ヘリカル) / 内歯(専用冶具要） |
| 本体寸法 | 幅2500㎜(回転アーム幅） |
| 制御盤 | 幅400㎜ 奥250㎜ 高さ 310㎜ |
| 制御盤用台 |
幅700㎜ 奥400㎜ 高さ600㎜ |
| 砥石モーターRPM |
11000RPM |
| 砥石直径 |
100㎜～150㎜ |
| アーム回転時間 |
1回転 約70秒～360秒 |
| 必要設備 |
AC100V(600W) / エアー 0.4MPa |

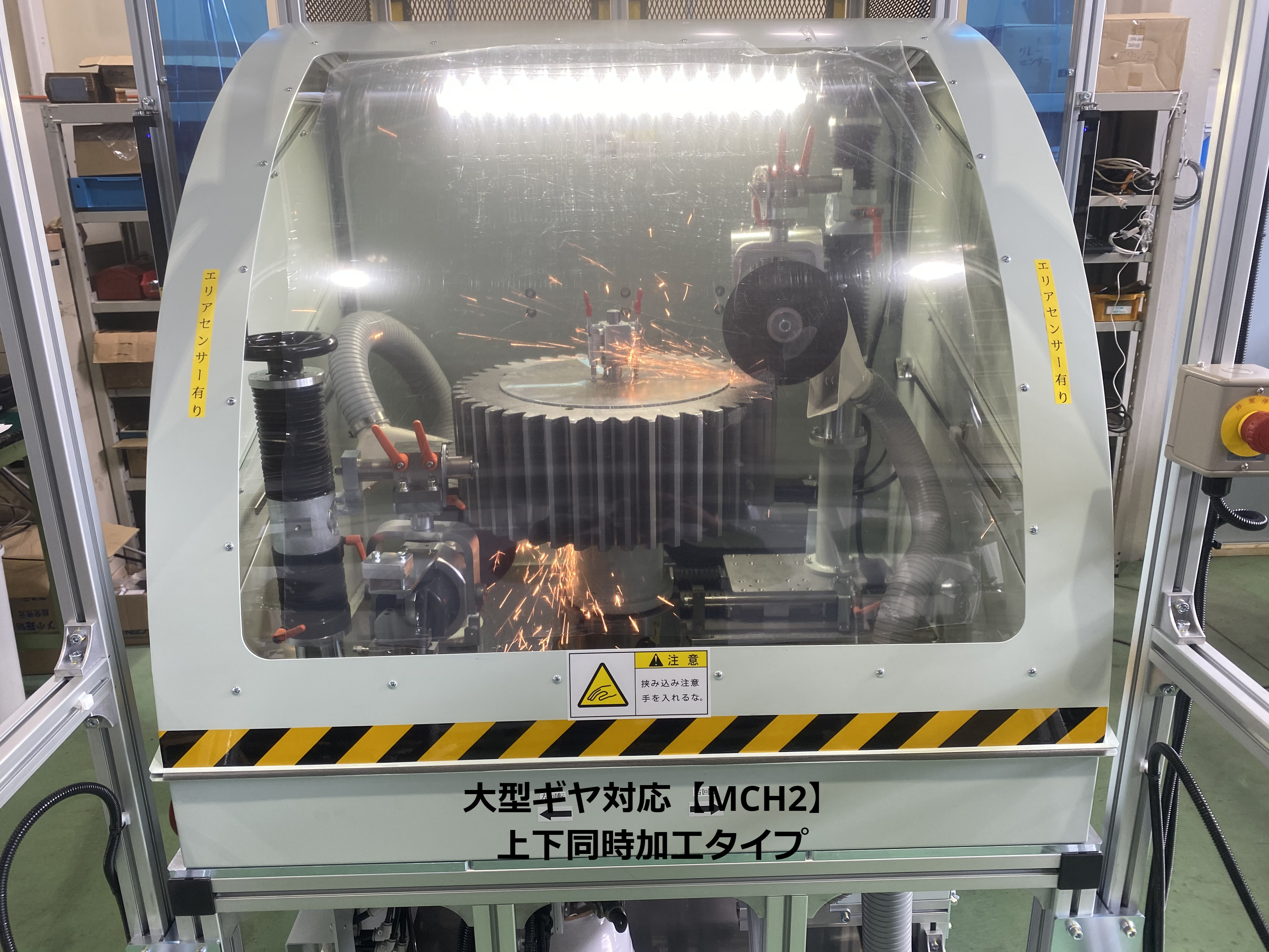

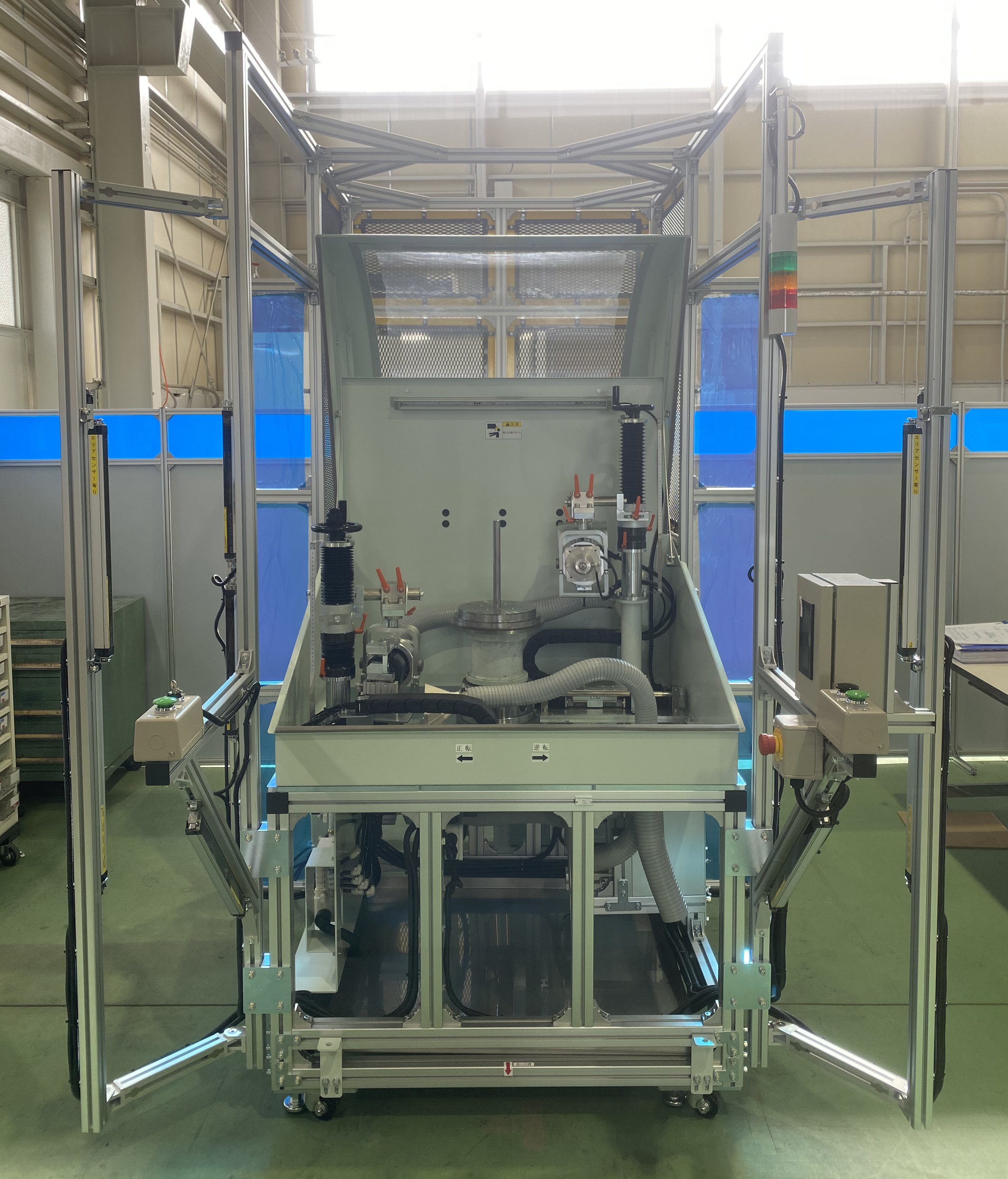

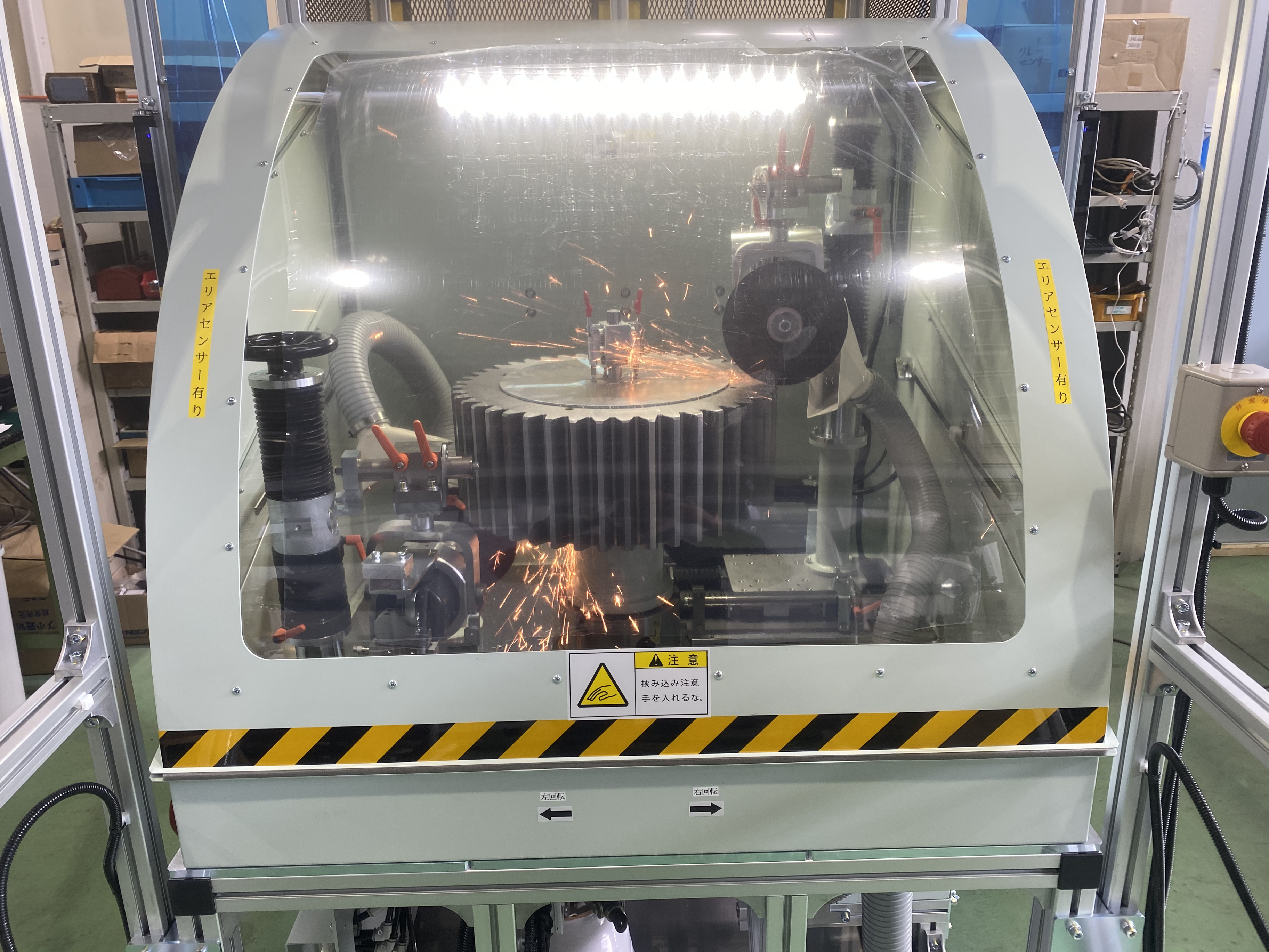

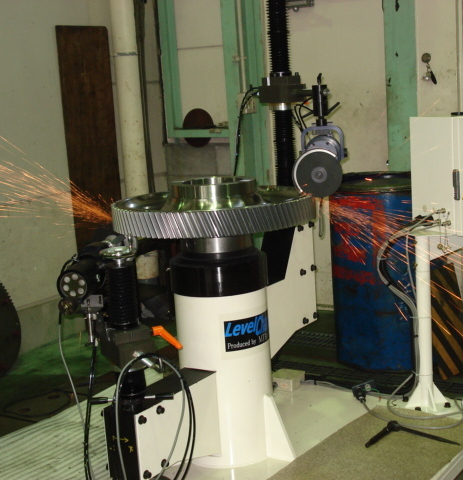

大型レベルチャンファ ≪MCH2型≫
| 対応ワーク外形径・重量 | 内径Φ35㎜～Φ150㎜ 外径Φ140㎜～Φ500㎜ 高さ300㎜まで 最大180㎏ |
| 対応モジュール | モジュール１～８ |
| 対応歯車 | 平歯車(スパー・ヘリカル) |
| 本体寸法 | 幅1100 高2000 奥1710 (仕様により変更可能) |
| モーター回転数 | ０～12500RPM |
| 扉仕様 | 全面カバー・開閉自動 標準仕様 |
| 電源 | AC200V/2.7A |
| エアー | 0.4MPa |
| 機械重量 | 350㎏ |
| 機械サイズ | 高さ2154(扉開時)×幅1100×奥行1700(扉開時) |
| オプション | 集塵機連動・火消ボックス・安全柵・エリアセンサー・上下同時加工・専用治具 |
オプションVer.

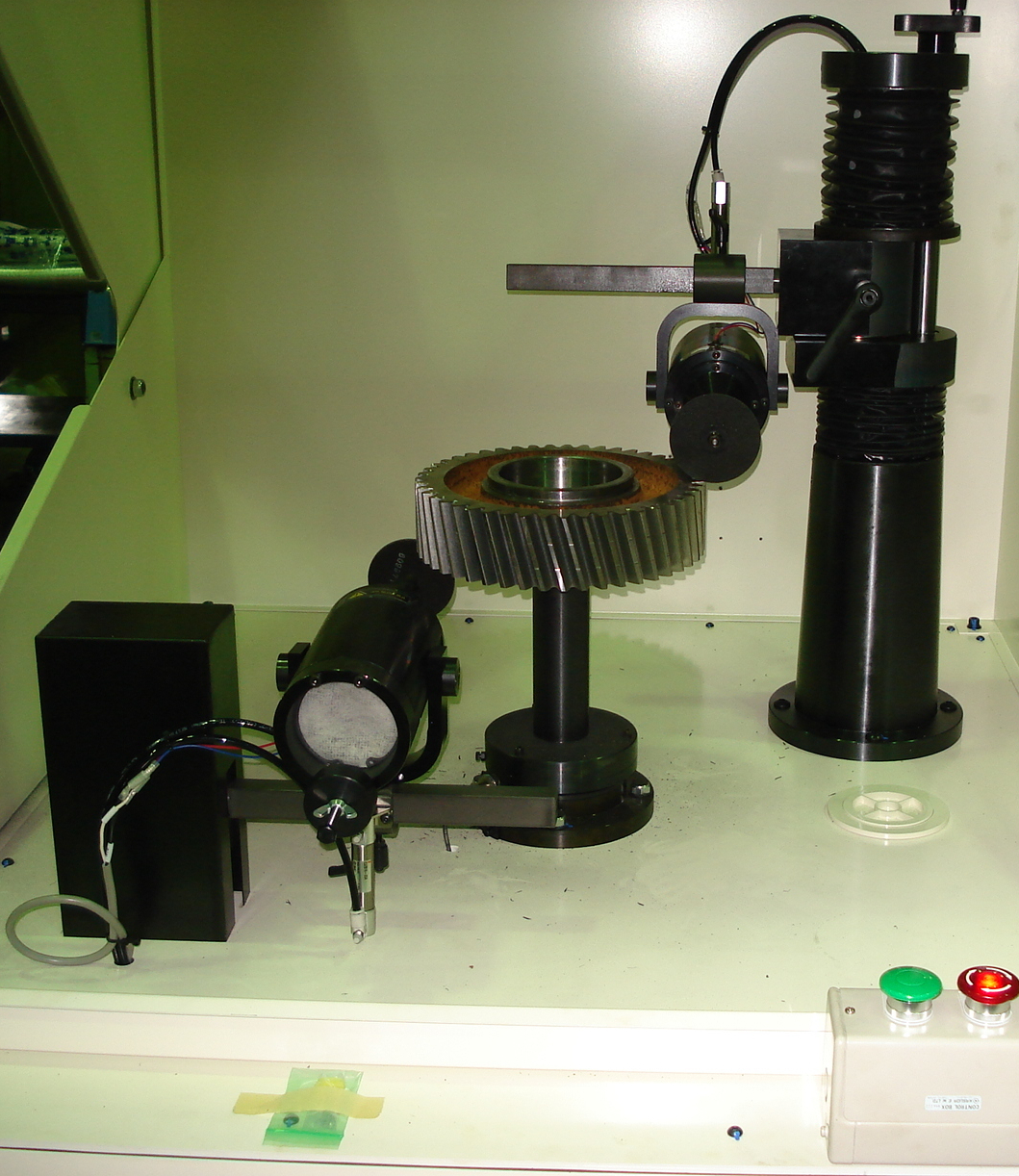

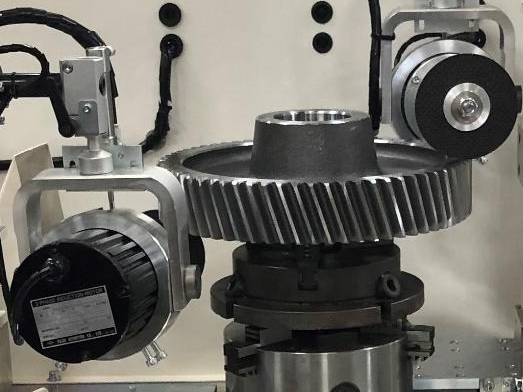

1軸追加…上面と下面のバリ取りを同時加工

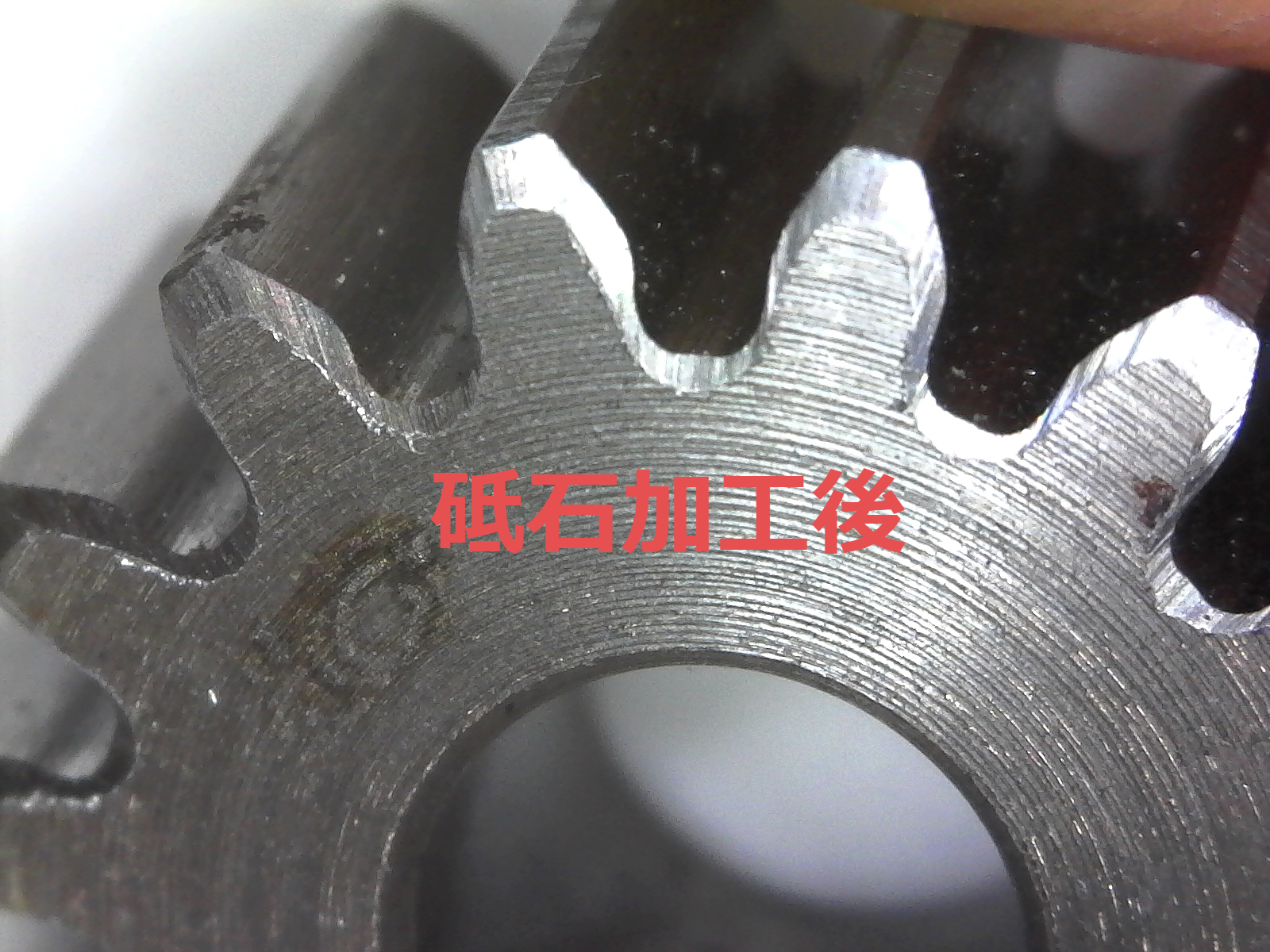

【砥石軸1軸追加】ブランクに対して、両面のバリを同時に取れるようになっています。こちらのチャックは、1種類のみのサイズなので固定式になってます。

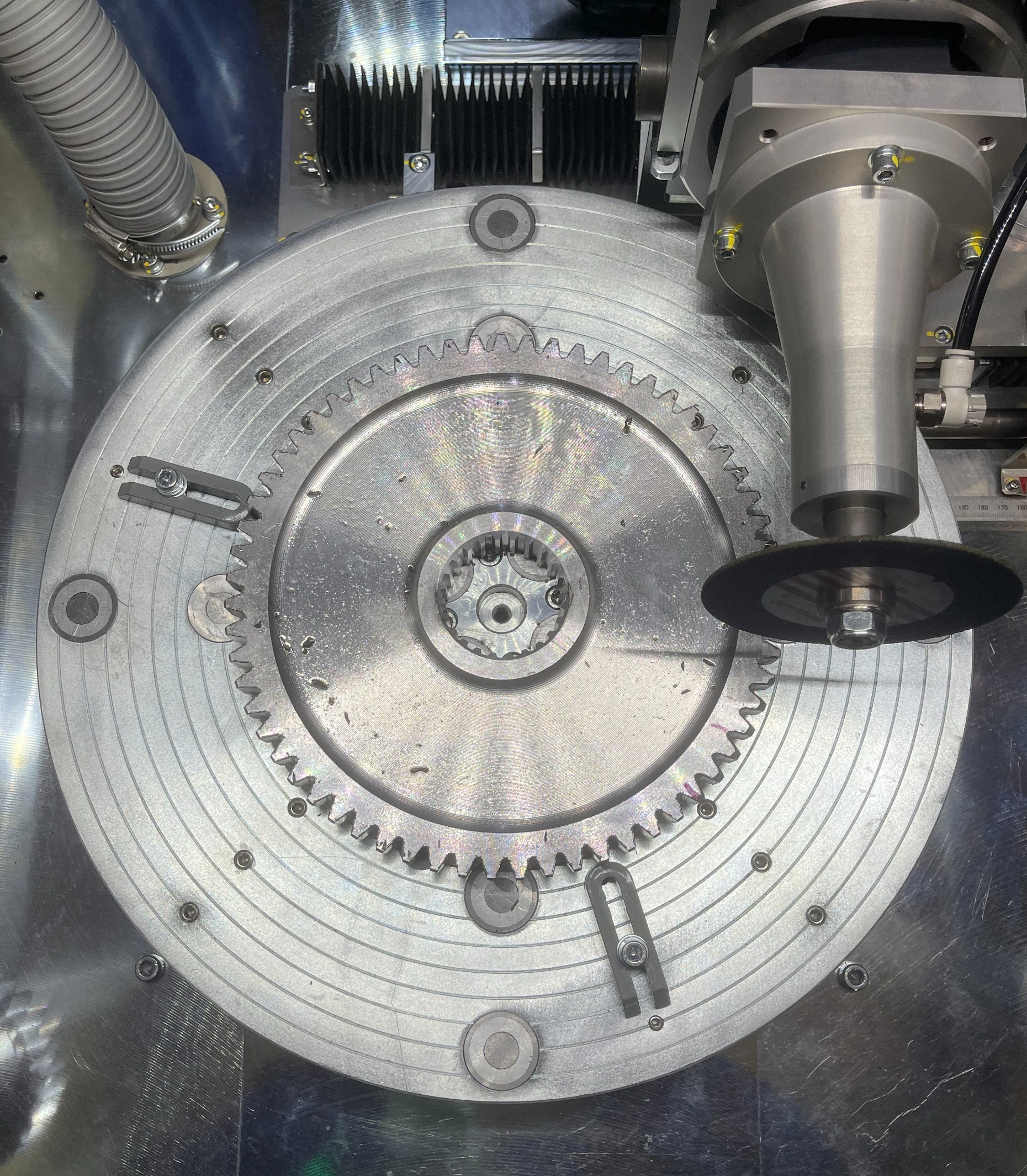

マグネットテーブル仕様
【マグネットテーブル】磁力により固定するマグネットテーブル仕様です。強力マグネットを使用していますので、加工時にワークズレの問題がありません。

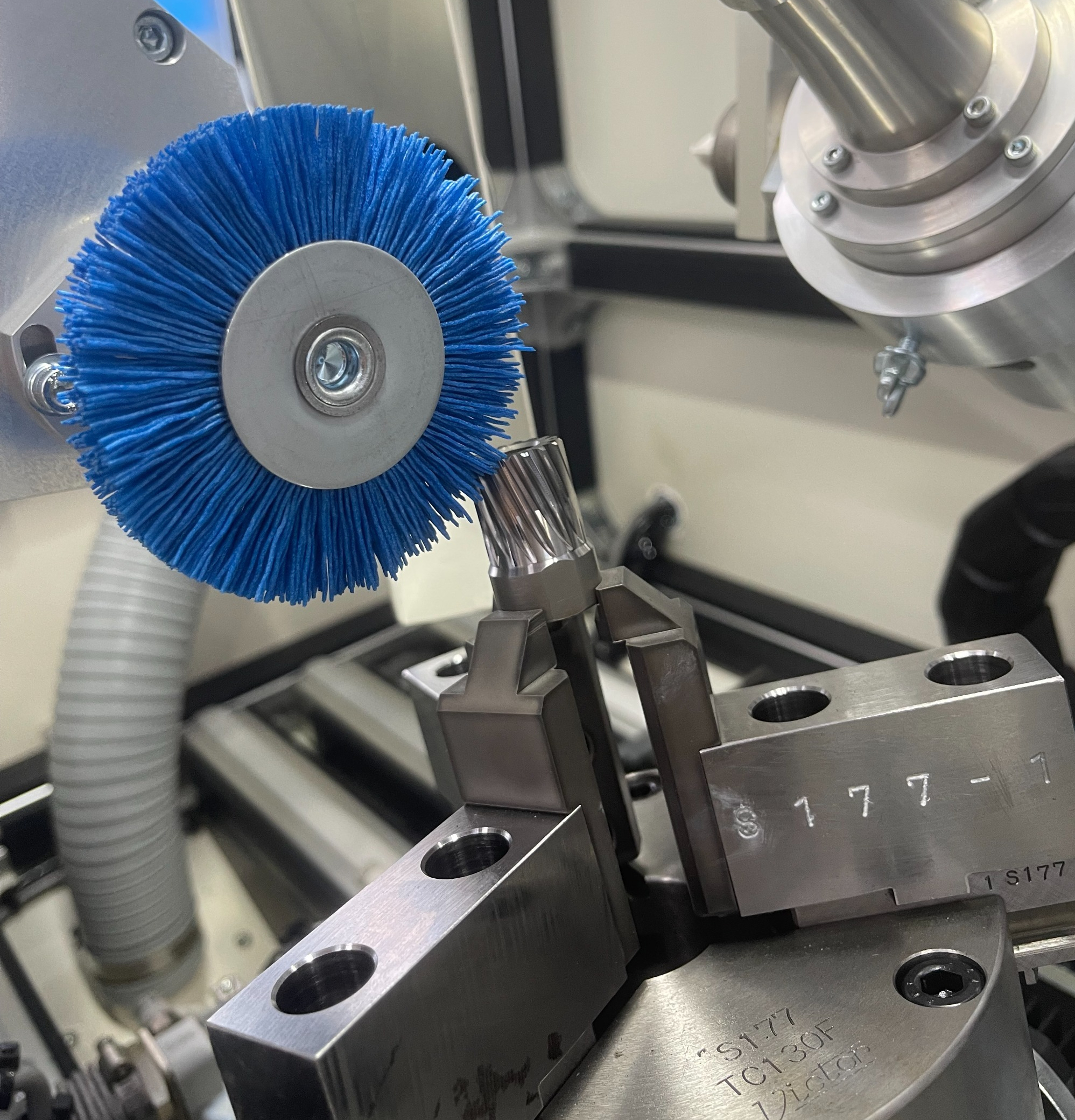

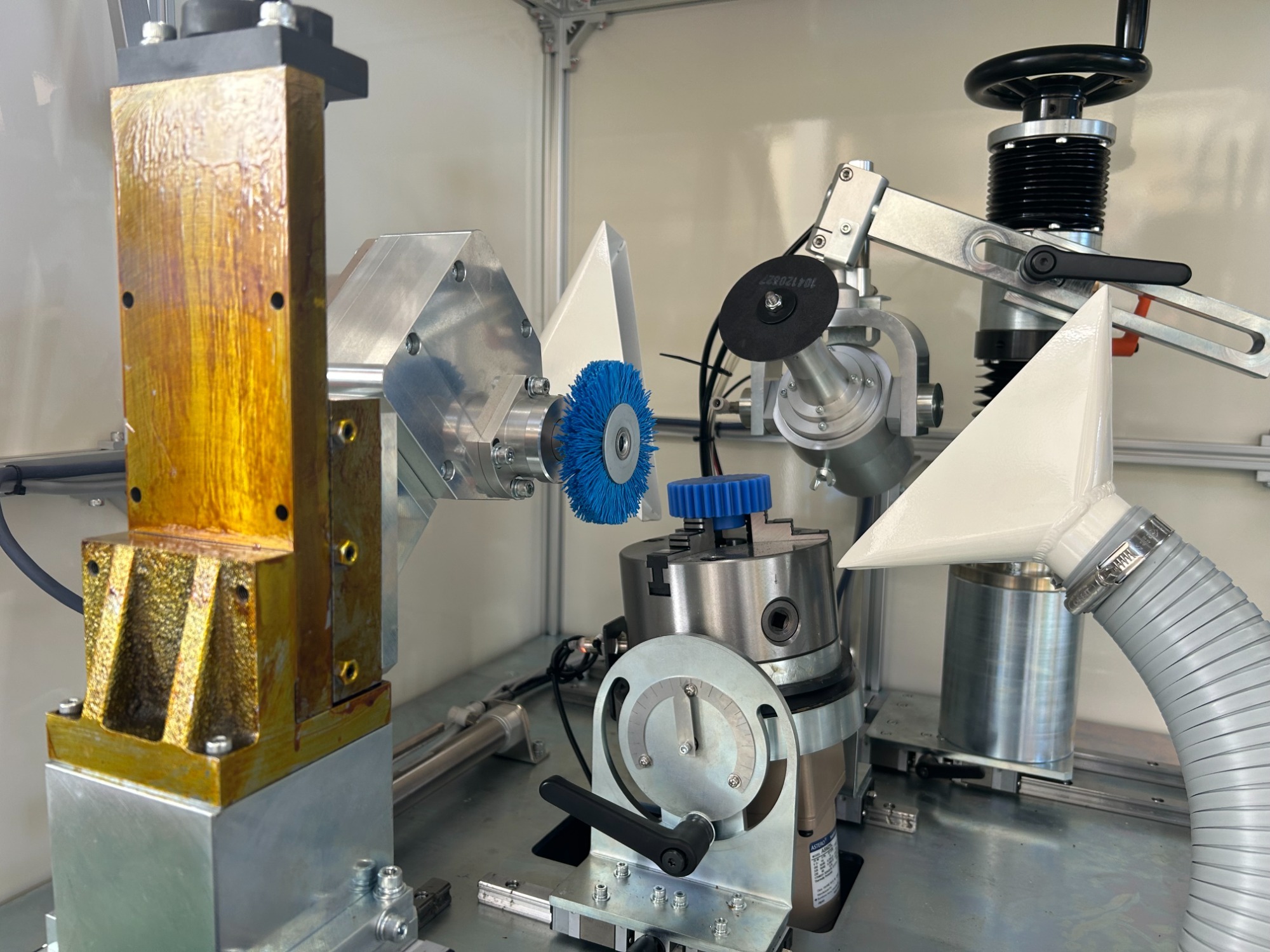

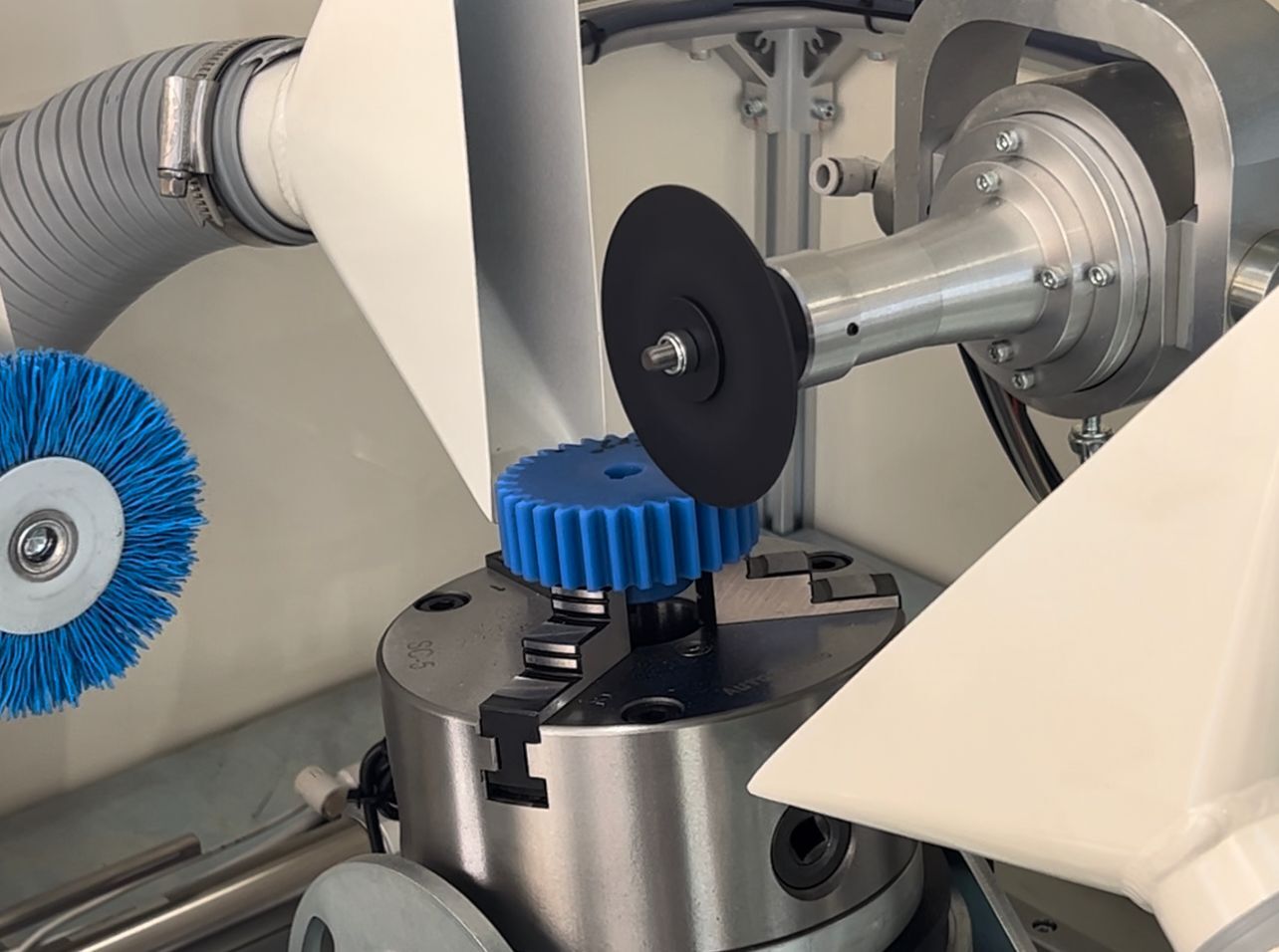

ブラシ機構追加仕様

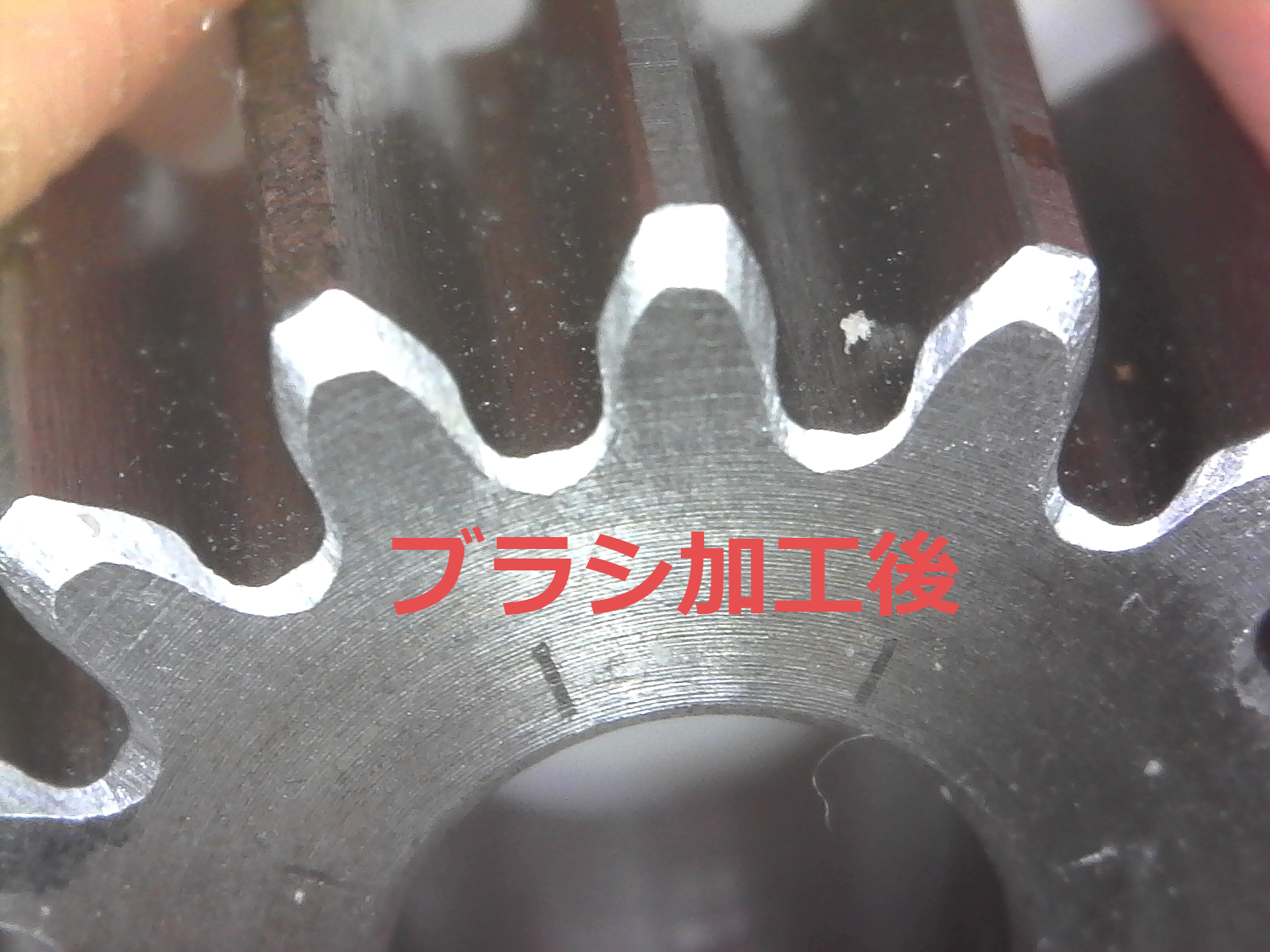

オリジナルブラシ…ダイヤ粒子が含まれたブラシで、砥石でバリ取りをした後にブラシで完全に2次バリを除去し、さらに美しい仕上がりとなります。

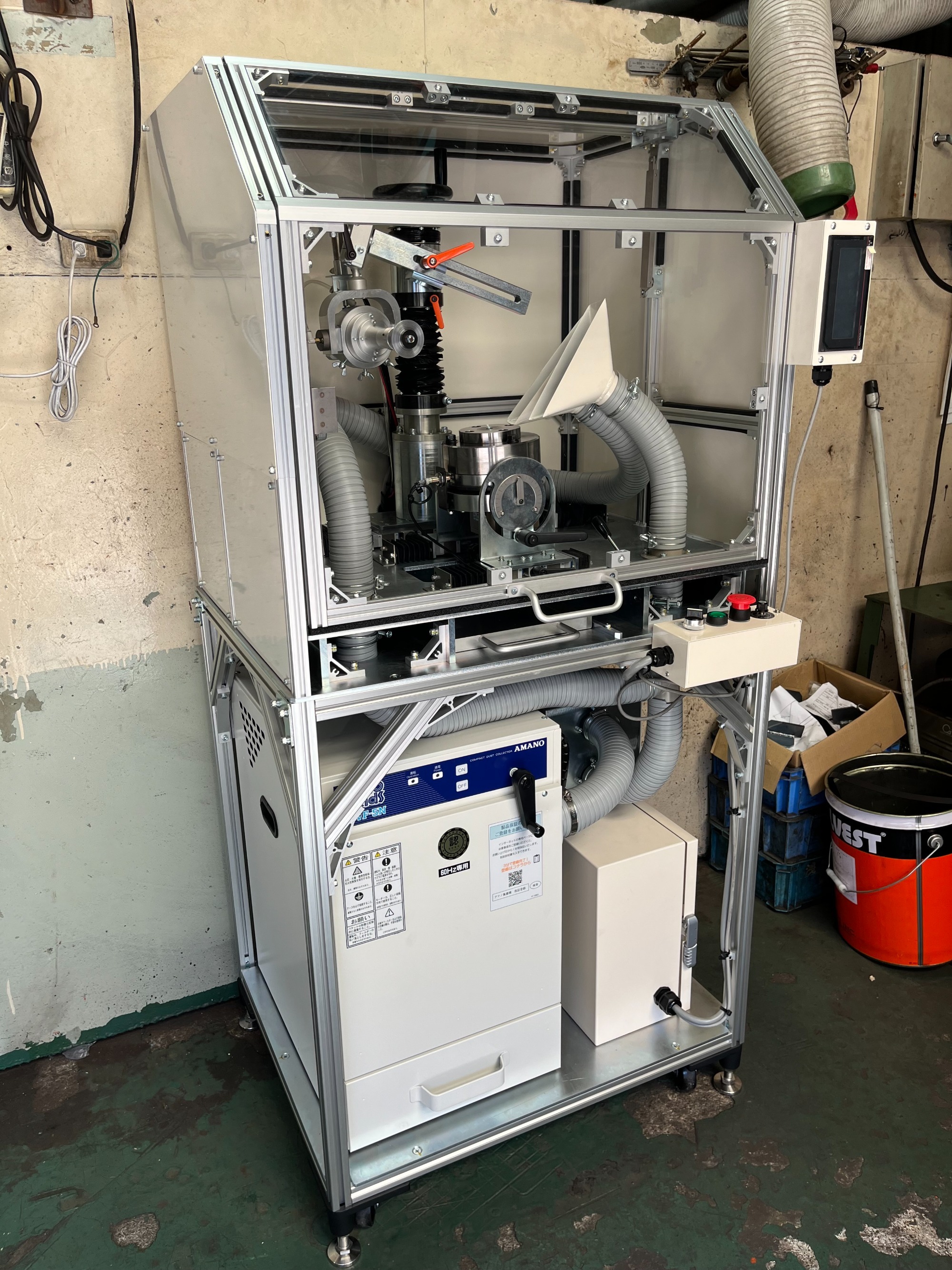

集塵機≪アマノ製VF-56N使用≫
アマノ製集塵機≪VF-5N≫を設置します。加工開始時から加工終了後数秒(集塵時間設定可能)起動し、粉塵を吸引いたします。
火消しボックス
集塵機で吸い込んだ粉塵・切粉に火の粉が残っている場合、火消しボックスを経由し確実に消してから集塵機へ行きます。火消しボックス内に壁があり火の粉を壁に打ち当てて消化するというイメージです。

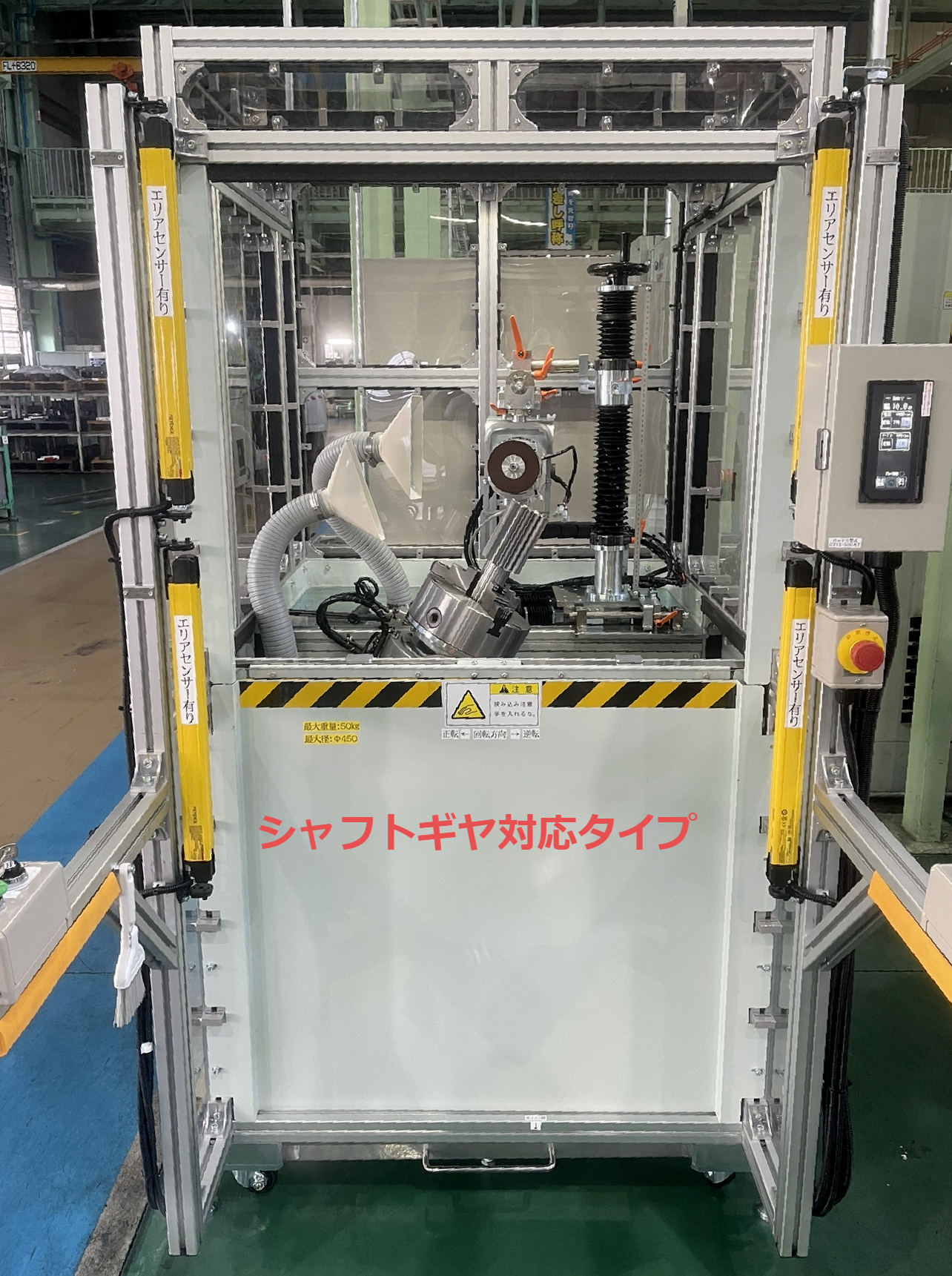

特別仕様も設定可能です！！
お客様の希望する仕様に変更することができます。
例】ロボット連動・安全基準対応・専用機対応 etc...
導入仕様一覧
導入実績企業
川崎重工業株式会社
ナブテスコ株式会社
ミヤモトエンジリアニング株式会社
いすゞ自動車株式会社
日立建機株式会社
ハーモニック・ドライブ・システムズ
ハーモニック・ドライブ・エイディ
象印チェンブロック株式会社
小原歯車工業株式会社
大久保歯車工業株式会社
株式会社 小松製作所
アペックス ダイナミクス
etc...
